一、施工组织设计

1.工程概况：

工程名称：烟囱“Z”字梯制作安装

建设单位：孝义兴安化工有限公司

工程范围：从烟囱正负零处向上交替安装50米“Z”字梯至第1层平台

工程地址：孝义兴安化工有限公司厂区内

承包方式：包工包料

2.博乐烟囱安装之字梯施工措施

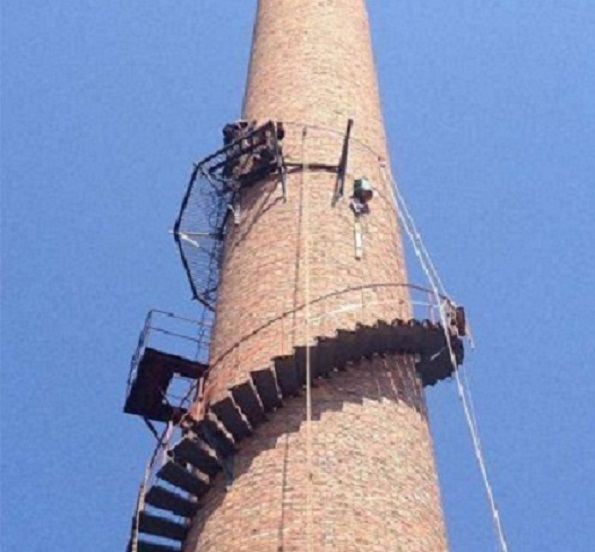

（1）、整座“Z”字梯由十层扶梯、转身平台10座、每层踏步梯24节、栏杆等组成，每个转身平台伸出两根槽钢与烟囱筒壁相连，焊接前在每个法兰上用钻头打孔，并配备4根紧固膨胀螺丝紧固在烟囱外壁上。

（2）、转身平台安装：将转身平台的托架与支撑在立柱上焊接牢固，接图焊接其它托架及支撑，形成转身平台。

（3）、踏步梯安装：转身平台安装完毕，接图纸设计在上下两个平台之间先进行扶梯两侧主墙板（钢板）进行连接焊接，接着进行踏步板焊接，最后在踏步扶梯外侧焊接栏杆和上边框，这样就形成一整座踏步扶梯。

（4）、平台扶梯整体防腐（二底二面）。

3.博乐烟囱安装之字梯施工顺序

基础及预埋件施工——安装立柱——焊接平台——走梯焊接——铺板成型——栏杆焊接安装——扶梯、平台整体防腐（包括烟囱爬梯平台）。

4.博乐烟囱安装之字梯技术措施：

（1）、该工程采用不搭脚手架，高空悬吊座式登高板施工操作。作业时用φ25的钢筋做成“S”型钢钩在烟囱下层平台固定位置固定紧，在“S”形钢钩挂上滑轮再用一根φ18m/m的白棕绳穿过滑轮并在一固定位置锚紧，白棕绳的另一端固定一个“U”形铆锁，活动座式登高板固定在“U”形铆锁上，施工人员在活动座式登高板上进行操作。施工操作时，在烟囱下层平台栏杆外侧部位固定一根简易扒杆，扒杆上固定好1T滑轮一只，用φ18mm的白棕绳作垂直运输钢构件。

5.质量保证措施：

（1）、我公司坚持“用户是上帝，质量是生命”的质量方针，认真运作GB/T19002-9002质量管理模式，对不同工程及每一道工序都进行质量监督，使施工过程中的材料、半成品、成品质量都在受控状态下，从而使工程质量从根本上得到有效的保证。

（2）、扶梯钢构件制作

①、所有操作人员必须严格按技质、安全交底内容执行，要求焊接人员必须持证上岗。

②、焊条应具有出厂合格证或材质报告，要求电焊条使用前应用烘干箱进行烘干，使用埋弧焊接选用的焊丝及焊剂必须与所用的母材相配套。

③、此钢构件制作完成后需进行除锈，要求除锈后涂上底漆，油漆采用人工涂刷，要求保证油漆的漆膜厚度满足设计要求。

④、当几种焊缝要施焊时，应先焊收缩变形较大的横缝，而后焊纵向焊缝，或者是先焊对接焊缝而后再焊焊角焊缝。焊接型钢的主焊缝应在组装加劲肋板零件之前焊接。

（3）、扶梯钢构件安装

①、钢结构吊装过程严格执行《GB50205-95钢结构施工及验收规范》及《GB50221-95钢结构工程质量检验评定表标准》。

②、开工前必须对钢构件外形尺寸、焊接质量进行复验合格后方可施工。施工前必须进行技术交底。

③、施工时特殊工种上岗人员必须有劳动局颁发的上岗证书，施工中坚持三检（自检，互检，专业检）制度，严格工序质量检验。

（4）、“Z”字梯、平台、爬梯护网等钢构件防腐

①、整体“Z”字梯钢结构安装验收合格后，应将需涂装部位的焊缝药皮、焊接飞溅物、尘土等杂物清理干净，焊接部位补涂防锈底漆。

②、工程所用的钢材油漆材料进场必须持有《生产许可证》、《产品质量检验证明单》、《产品合格证》，并对产品根据编码密码进行真伪认证。

③、油漆调配严格按油漆涂料《使用指南》和产品使用说明书规定标准指数指配制，配漆、调漆必须由专业人员进行，认真阅读、弄清、弄懂产品说明书，严格配比比例，掌握好调漆浓度。调漆必须使用专用容器、专用工具，调漆量应严格跟踪当日的施工用量，当日调漆当日用完。施工完的油漆表面不得出现针孔、裂纹、脱落、漏涂。涂膜光滑平整，不准有流淌、刮痕、翘皮。

④、涂刷油漆每道间隔时间不少于12小时，经甲方代表同意后方可实施下道油漆工序，油漆表面要求色调一致，涂刷均匀，不得漏涂，无流挂现象。
